Воздушные автоматические выключатели – электрические агрегаты для включения, проведения и отключения тока. Электрическая цепь отключается в автоматическом режиме при повышенных нагрузках и коротком замыкании.
Виды и конструктивные особенности
Аппараты в открытом исполнении (воздушные автоматы) оснащаются корпусом из металла, и предназначены для сетей до 6300 А. Выкаткой выключатель имеет выкатное шасси с устройством для выкатывания/фиксации. Стационарные агрегаты лишены шасси.
Воздушные автоматы отключают цепь в случае аварии. Они рассчитаны для цепей постоянного (до 400В) и переменного (до 1000В) тока. Оснащаются реле прямого действия. С его помощью происходит отключение аппарата при перегрузке, коротком замыкании или падении напряжения.
В зависимости от времени отключения устройства бывают:
- Нормальные. Срабатывают в диапазоне 0.002-0.1 сек.
- Селективные. Отключаются после получения сигнала. Имеют выдержку до 1 сек.
- Быстродейсвующие. Срабатывают быстро (до 0.0005 сек).
Применение
Воздушные автоматы используются в промышленной сфере, энергетике, быту. Защитные аппараты бывают разных размеров. Стандартные автоматы предназначены для установки в квартиру. Также имеются силовые выключатели с предусмотренным контроллером параметров.
Задача выключателя питания состоит в защите электрического оборудования и линий электропередач от токов КЗ. Также аппарат исключает негативное воздействие от завышенной мощности потребления за счет выполнения контроля величины тока, который поступает на автомат.
Преимущества устройств
Преимущества трехполюсного высоковольтного выключателя нагрузки:
- нет ограничений для тока;
- высокая частота отключения тока КЗ;
- короткое время срабатывания;
- стойкость к частым термодинамическим нагрузкам;
- встроенная защита;
- селективность.
Серия DW45
Этот выключатель соответствует стандартам IEC60947-2 и GB14048.2. Вся серия прошла сертификацию CCC (Совет по таможенному сотрудничеству) и сертификацию SEMKO (соответствие качества).
Область применения
Назначение автоматического выключателя серии DW45 — размыкание тока в цепях переменного тока промышленной частоты (50 Гц), работающих под напряжением 400 и 690 В. Сила тока в сети не должна превышать 6300 А. Такие характеристики напряжения и силы тока характерны для цепей:
-
распределения электроэнергии в линиях питания производственного оборудования;
- контурах заземления;
- участках ЛЭП от трансформаторов и электростанций средней и малой мощности до потребителей;
- систем питания с интеллектуальным управлением.
Выключатель DW45 автоматически отключает электрическую цепь, если происходит перегрузка или короткое замыкание, предотвращая повреждение оборудования и возможные пожары.
Особенности монтажа серии DW45
Конструкция выключателя предусматривает некоторые ограничения по условиям установки и эксплуатации. В частности, в зависимости от класса исполнения, оперативность срабатывания обеспечена в диапазоне температур от – 5 до +40 оС. В месте монтажа влажность не должна превышать 50%, а точка установки превышать по высоте 2000 м над уровнем моря. На щитке прибор монтируют строго вертикально, допустимое отклонение — не более 5о. Атмосфера в зоне расположения щита с выключателем должна соответствовать классу опасности 111 по содержанию солей, гигроскопической или токопроводящей пыли, ионизированных газов.
Модель товара и его назначение

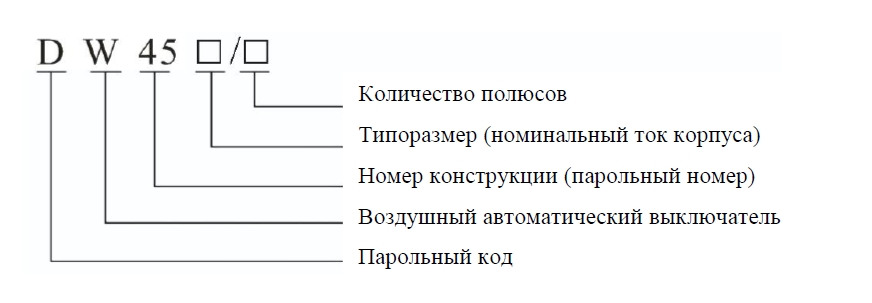

Назначение модели
Основные технические параметры
Тип
|
DW45-2000 |
||
Максимальное значение тока короткого замыкания
|
Icu =50kA 400V 690V |
||
Размыкающая способность(кА)
|
Ics =Icw=40kA |
||
Номинальный ток In (вход) (А)
|
400 630 800 1000 1250 1600 2000 |
||
Количество полюсов
|
3 - 4
|
||
Номинальное напряжение Ue (В)
|
400В - 690В
|
||
Номинальное напряжение изоляции
|
1000В
|
||
Номинальный ток N-полюса ui(A)
|
50%In (вход) - 100%In (вход)
|
||
Фиксированное время отключения
|
23-32 миллисекунд
|
||
интеллектуальный контроллер
|
|
||
|
|||
Эксплуатационные характеристики |
Срок службы электрооборудования
|
500
|
|
Срок службы
|
Не требующие технического обслуживания
|
2500
|
|
Техническое обслуживание
|
10000
|
||
Схема подключения
|
Горизонтально Вертикально |

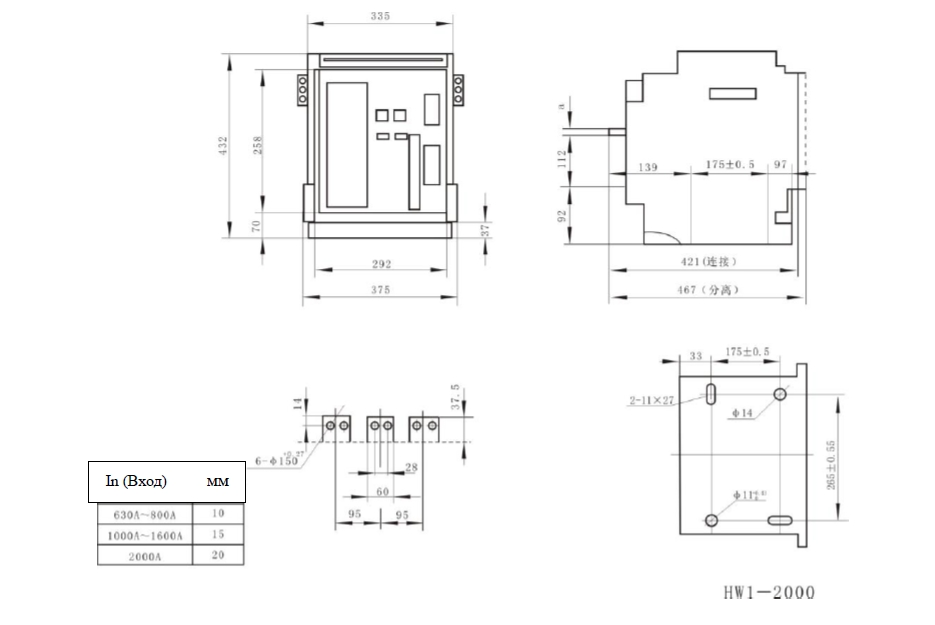

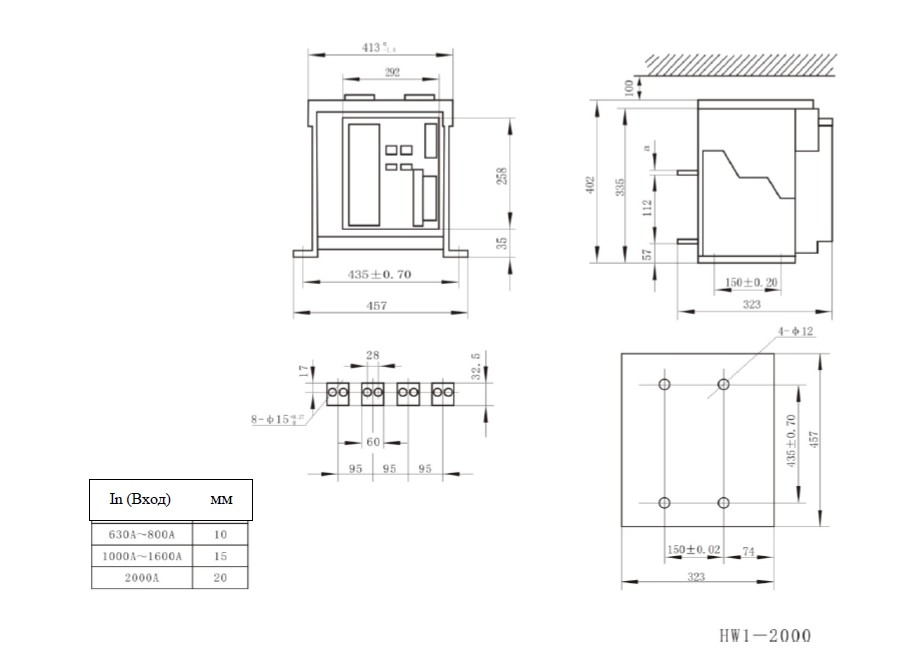

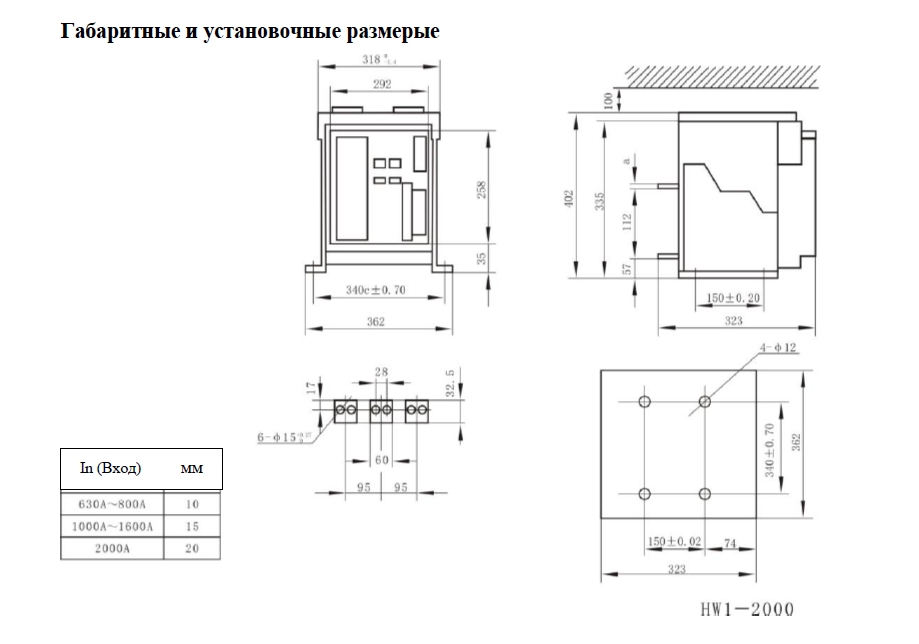

Габаритные и установочные размеры
